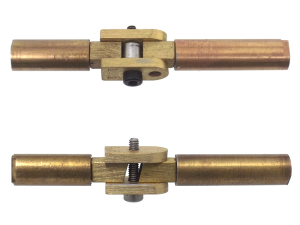

ステン一連関節の組み方の説明。
スピンオフ一連 その３ ― 2026年09月01日
傾き76度というのは4.7625径一連の場合で、6.35径一連だと78.5度になります。両方76度でも使用上は問題はないです。
しかし考えたら、端を正確な角度でナナメ削りしなくても、45度削るだけで同じ結果になります。これなら4.7625径でも6.35径でも同じ加工になります。
スペーサーが中の詰まった角棒だと（図上）、角削り部分を除いた端部分がねじに干渉します。動きにクセがつくでしょう。角パイプであれば（図下）、干渉するのは最下部だけです。ここは半田付け後にタップを切り直すから問題ありません。
図上の状態でもタップを切ればいと思うかもしれませんが、多分、垂直にねじ切りするのは難しいです。
スピンオフ一連 その２ ― 2026年08月31日
スペーサー用角パイプのナナメ切り。設計上は傾き76度。これをピラニア鋸だけで切るのは難しい。結果もバラツキます。
ここは小型ベルトサンダーを使い、切らずに削ります。MDFでそれ用の治具（スライドテーブル）をつくり、長尺の4x4角パイプの端をナナメ削りします。その後ピラニア鋸で必要な長さに直角切りします。
つづく
スピンオフ一連 その１ ― 2026年08月30日
ティペット・スタジオ閉鎖 ― 2026年08月29日
またanimateclay.comからの引用になりますが、ティペット・スタジオが実制作のスタジオを閉鎖したそうな。
https://x.gd/89lEg
マケットや機材がオークションにかけられてます。
https://x.gd/4BQKN
ねじやグラインダーまで出てます。ロクなものはないけど、ロゴプレートは欲しいなあ。高値でしょうけど。
https://x.gd/89lEg
マケットや機材がオークションにかけられてます。
https://x.gd/4BQKN
ねじやグラインダーまで出てます。ロクなものはないけど、ロゴプレートは欲しいなあ。高値でしょうけど。
スペーサー半田づけ治具 その９ ― 2026年08月28日
さらに続きます。
一連関節のスペーサーの端をナナメにすると、間隙スペーサーがいらなくなります。（写真下）
治具の使い勝手から逆算して、関節の仕様そのものをかえてしまうという発想です。
治具は両脇の治具1・2だけがあればよいです。ねじを間隙スペーサーに通す手間がありません。組みこみは短時間ですみます。
スペーサー半田づけ治具 その８ ― 2026年08月27日
間隙スペーサーの治具の材料は4厚のアルミ板としましたが、もちろん同厚の黄銅板でもいいです。4厚アルミなら、5幅のソケットプレートの穿孔で捨て板につかう4厚×15アルミ平角棒がそのまま使えるからそう書いたまでです。
そのためだけに4厚黄銅板を買うのはもったいないですが、それに代わるものはあります。2厚のソケットプレートをつくるときの2枚板（の、端材）です。厚みが4ですからそのまま使えます。
2枚板は半田でくっついてます。加熱で瞬着をはがすのはお勧めできません。半田を溶かさずに加熱する自信があれば別ですが。瞬着が接着力を失う温度は半田の溶融温度よりは低いです。
時間はかかりますがアセトンにつけるほうが安全です。
つづく
スペーサー半田づけ治具 その７ ― 2026年08月26日
間隙スペーサーのつくりかた。
図上：4.1穴を開けた4厚のアルミ板を治具とします。穴の底につぶした金属片をおき、上から4径（内2径）アルミパイプを挿し瞬着止めします。
図中：治具をを垂直に立てて、アルミパイプを切り落とします。
図下：治具をさかさまにして、切り残ったアルミパイプの端をペーパーで平たくします。
以後、ガストーチで加熱するか、アセトンに2時間以上浸して、瞬着をはがします。瞬着は熱に弱いし、アセトンには溶けます。
間隙スペーサーの高さTは、つぶした金属片の厚みをtとすれば、
T=4-t
になります。tはノギスで測れます。どれくらいのTになるかは予想できます。
金属片は半田、糸ヒューズ、アルミワイヤーなどが使えます。
つづく
スペーサー半田づけ治具 その６ ― 2026年08月25日

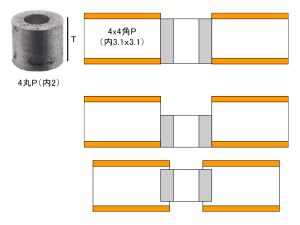

間隙スペーサー詳細です。間隙スペーサーと角パイプだけ描いて単純化してます。
図上：間隙スペーサーが、2つの4x4角パイプの間隙を4にします。
図中：間隙スペーサーの高さTが低くても、同様のことはできます。
しかし
図下：組み方によっては間隙スペーサーが両角パイプの中にもぐりこみ、間隙は4より狭くなります。
計算上、Tが
3.55 < T < 4
になってればもぐりこみは起きません。そんなサイズに加工できるのでしょうか？ …できます。
つづく
スペーサー半田づけ治具 その５ ― 2026年08月24日
「間隙スペーサー」を導入しました。材料はアルミパイプです。治具制作に旋盤は不要で、「バカ本式」になります。
写真上：一連関節の構成部品と治具です。
写真中：組んで、ベンチバイスに挟んで面一にします。
写真下：両脇の治具をはずし、スペーサーとソケットプレートBを半田極小片で（最低限の）半田づけをします。
そのあと、スペーサーとBだけにして、逆ピンで挟みつつ本番の半田付けをします。
つづく
